SIRIUS 3SK 安全继电器是一致且经济实用的安全链的关键部件。无论是需要急停功能还是保护门监控，也无论是需要光栅、激光扫描器还是要进行压机或冲床的保护，使用细长型 SIRIUS 安全继电器可以实现每一种安全应用，并在工程组态和价格方面达到最佳。
提供有以下安全相关的功能：
- 监视传感器的安全功能
- 监控传感器导线
- 监控安全继电器功能是否正确
- 监视关断电路中的执行器
- 在发生危险时进行安全断开
SIRIUS 3SK 安全继电器经认证适用于安全等级高达 SIL 3 (IEC 61508/IEC 62061) 或 PL e (EN ISO 13849-1) 的应用。
设备系列
SIRIUS 3SK 安全继电器的突出特点是其在参数设置以及包含多个分析单元的系统配置上的灵活性。结构清晰的部件系列便于在选择部件时得到优化解决方案：
- 3SK1 标准型基本模块
- 3SK1 增强型基本模块
- 3SK2 基本模块
- 3SK 输出扩展模块
- 3SK1 输入扩展模块
- 附件

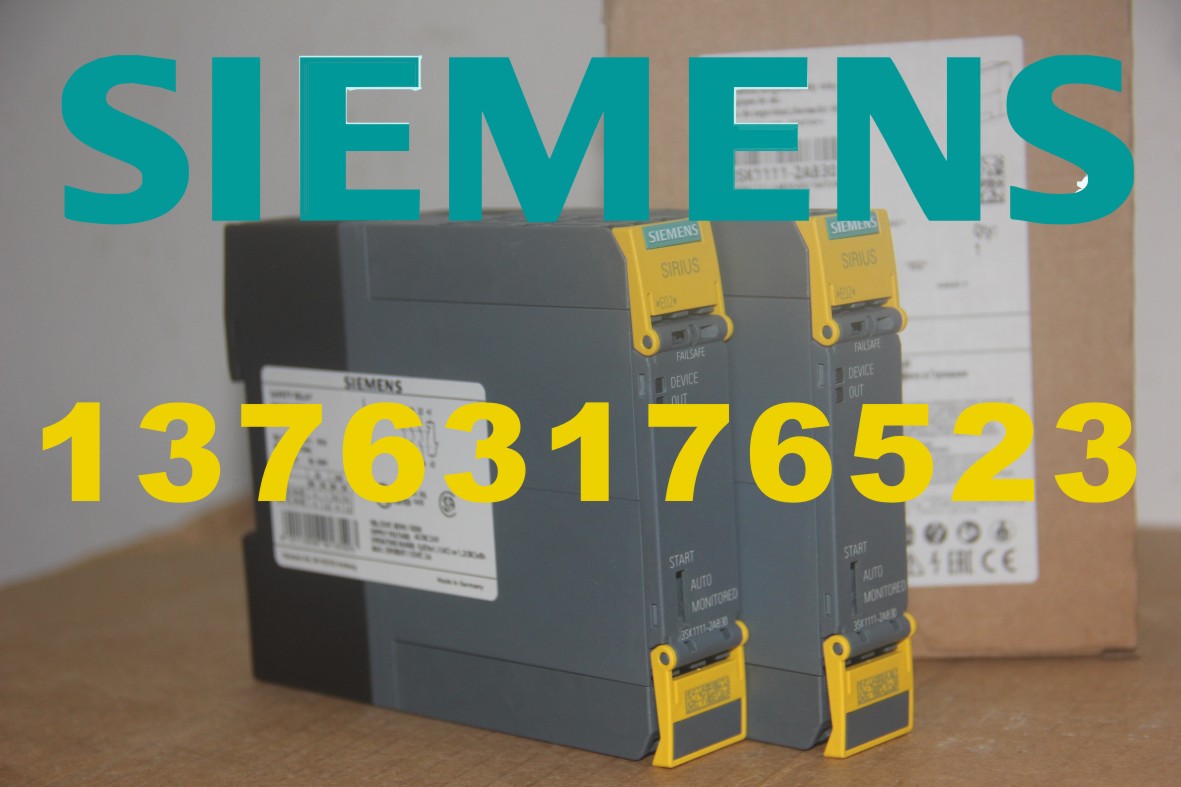

3SK1 标准型基本模块
3SK1 标准型基本模块具有以下特点：
- 紧凑型设计
- 操作简单
- 继电器和半导体输出
- 经济的解决方案

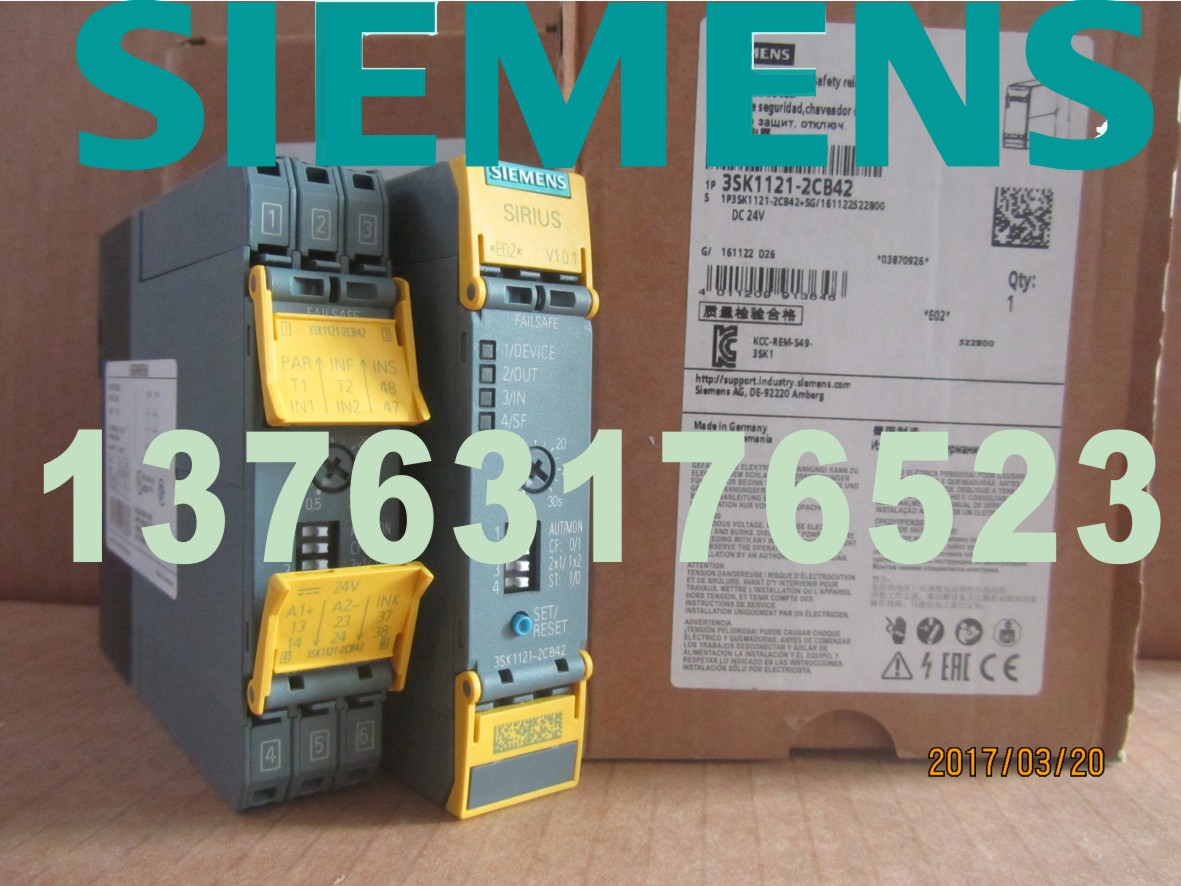

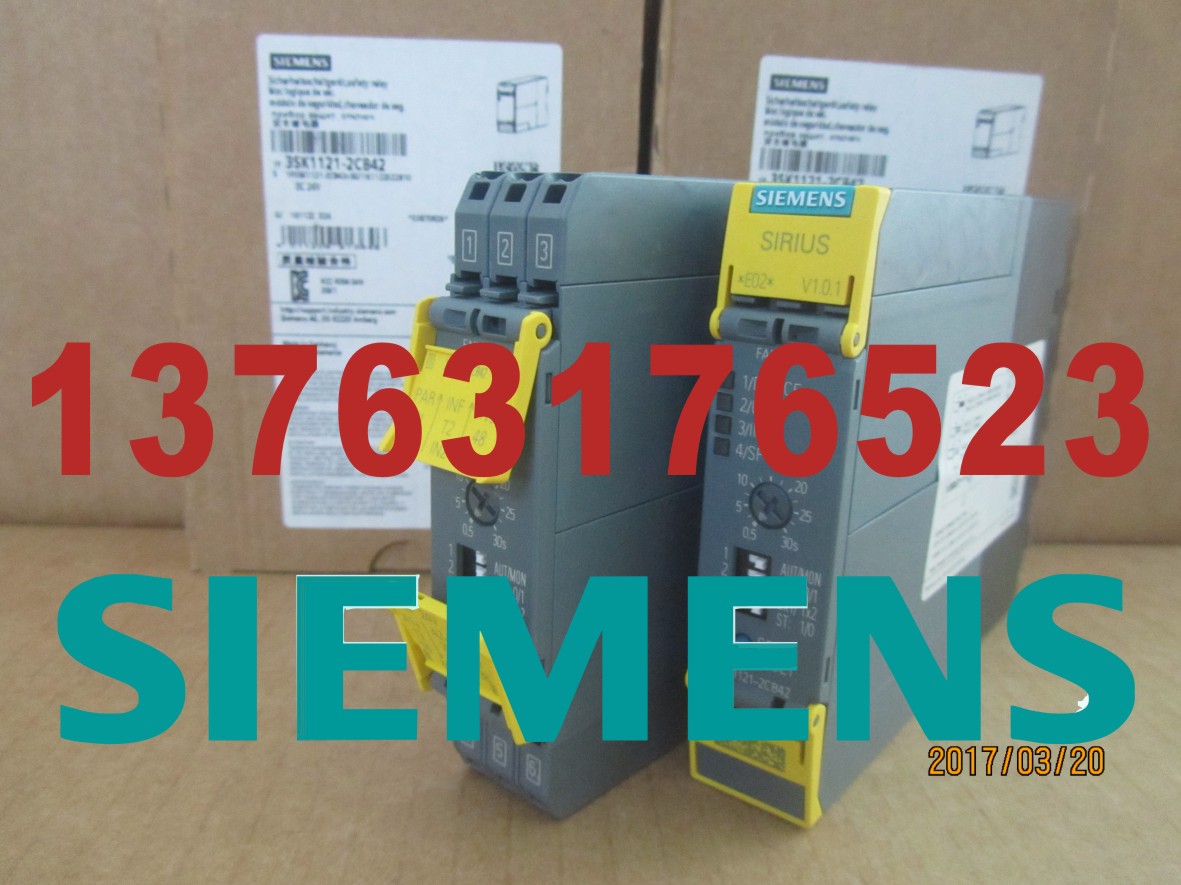

3SK1 增强型基本模块
3SK1 增强型基本模块另外提供：
- 多功能，通用型
- 延时输出
- 输入和输出的扩展
3SK2 基本模块
此外，3SK2 基本模块还提供：
- 多达 6 种故障安全独立关机功能
- 通过软件参数设置实现灵活应用
- 功能强大的半导体输出
- 使用诊断显示屏和组态软件方便地进行诊断
对于 3SK1 增强型基本模块或 3SK2 基本模块，可使用 3ZY12 装置连接器快速设置涉及多个传感器和执行器的安全功能。
系统组态举例
3SK1 和 3SK2 标准型和增强型基本单元系列是 3TK28 安全继电器的优质替代产品。其宽度更窄，功能更强，可以替代每种 3TK28 装置。唯一的例外是 3TK2810 设备。
3SK 系列功能概述
|
类型 |
3SK1 标准型基本模块 |
3SK1 增强型基本模块 |
3SK2 基本模块 |
|||
|---|---|---|---|---|---|---|
|
22.5 mm |
45 mm |
|||||
|
安全型 |
安全型半导体输出 |
安全型 |
安全型半导体输出 |
安全型半导体输出 |
安全型半导体输出 |
|
|
传感器 |
||||||
|
✓ |
✓ |
✓ |
✓ |
✓ |
✓ |
|
✓1) |
✓ |
✓ |
✓ |
✓ |
✓ |
|
-- |
-- |
✓ |
✓ |
✓ |
✓ |
|
-- |
✓ 通过级联 |
✓ |
✓ |
-- |
-- |
|
输入 |
||||||
|
-- |
-- |
-- |
-- |
10 个单通道分析， |
20 个单通道分析， |
|
参数 |
||||||
|
✓ |
✓ |
✓ |
✓ |
通过针对每个输入/输出进行参数设置，可以调整大量功能。 |
|
|
✓ 采用接线 |
✓ |
✓ |
✓ |
||
|
✓ 采用接线 |
✓ |
✓ |
✓ |
||
|
-- |
✓ |
✓ |
✓ |
||
|
-- |
-- |
✓ |
✓ |
||
|
-- |
-- |
✓ |
✓ |
||
|
安全输出 |
||||||
|
✓ |
✓ |
✓ |
✓ |
可设置参数 |
可设置参数 |
|
-- |
-- |
✓ |
✓ |
可设置参数 |
可设置参数 |
|
✓ 采用接线 |
✓ 采用接线 |
✓ |
✓ |
✓ |
✓ |
|
-- |
-- |
-- |
-- |
✓4) |
✓5) |
|
-- |
-- |
✓ |
✓ |
✓ |
✓ |
|
选件 |
||||||
|
-- |
-- |
-- |
-- |
-- |
✓ |
|
-- |
-- |
-- |
-- |
-- |
✓ |
|
-- |
-- |
-- |
-- |
✓ |
✓ |
|
控制电源电压 |
||||||
|
✓2) |
✓ |
✓ |
✓ |
✓ |
✓ |
|
✓ |
✓6) |
✓3) |
✓3) |
-- |
-- |
✓ 可用
-- 不可用
1) 仅限 24 V 基本模块。
2) 24 V AC/DC。
3) 可通过装置连接器使用 3SK1230 电源。
4) 最多 4 个独立安全输出，其中两个通过装置连接器进行连接。
5) 最多 6 个独立安全输出，其中两个通过装置连接器进行连接。
6) 可通过接线使用 3SK1230 电源。
参数分配
带 DIP 开关的 3SK112 和 3SK1112
3SK112 和 3SK1112 安全继电器是可组态的安全继电器。其用作典型安全链的评估装置（检测、评估、响应）。可使用前面的 DIP 开关设定功能数目。因此，3SK112 和 3SK1112 可以通用。
|
拨动开关编号 |
关闭 |
开 |
线路图 |
|---|---|---|---|
|
1 |
自动启动传感器输入 |
受控启动传感器输入 |
|
|
2 |
不带交叉电路监控功能 |
带交叉电路监控功能 |
|
|
3 |
2 x 单通道传感器连接 |
1 x 双通道传感器连接 |
|
|
4 |
带启动测试功能 |
不带启动测试功能 |
3SK2 带软件
可使用 SIRIUS Safety ES 软件来组态 3SK2 安全继电器。这意味着可以在逻辑图中对 3SK2 单元的响应以及各安全输出方便地设置参数。此外，还可出于归档目的将组态打印出来。该软件还可在调试和故障排查期间为用户提供支持，不仅可进行在线诊断，还能够在逻辑计划中强制实现信号。通过这种方式，3SK2 安全继电器能够实现最高灵活性和通用应用。
注：
关于 SIRIUS Safety ES 的详细信息，请参见“参数设置、组态和可视化”。
外壳设计
SIRIUS 3SK 安全继电器的创新外壳设计
连接方式
3SK 安全继电器具有螺纹或弹簧式接线端子（推入式）。
弹簧型端子（推入式）
推入式接头是一种弹簧型端子，无需使用工具即可对硬导线或配有端套的导线进行快速接线。与其它弹簧型端子一样，断开导线时需使用螺丝刀（3.0 x 0.5 mm 刀头）。同样的工具也可用于对末端未经处理的细股绞合或绞合导线进行接线。推入式端子的优点是，与所有弹簧型端子一样组装和拆卸速度快，可实现防震连接。螺钉型接线端子无需检查和紧固。
可通过添加 3RM1 电机起动器来扩展
在以前的安全继电器和电机起动器配置中，为了监控安全应用中的电机起动器，需要进行大量接线。
通过将 SIRIUS 3RM1 电机起动器集成到 SIRIUS 3SK 安全继电器系统系列中，第一次最大程度减少了这种接线。使用 SIRIUS 3ZY12 装置连接器，可以将高达 3 kW 的电机方便地集成到安全继电器系统中，无需在分析单元和电机起动器之间进行额外接线。
常规系统配置
采用 3SK1 和 3RM1 的系统设计
订货号编排方式
|
产品型号 |
订货号 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3SK1 安全继电器 |
3SK1 |
❒ |
❒ |
❒ |
– |
❒ |
❒ |
❒ |
❒ |
❒ |
|
|
设备型号 |
基本单元 |
1 |
|||||||||
|
扩展单元 |
2 |
||||||||||
|
设备版本，例如： |
3SK11:标准；3SK12：输出扩展模块 |
1 |
|||||||||
|
3SK11:高级；3SK12；输入扩展 |
2 |
||||||||||
|
输出类型 |
继电器输出点 |
1 |
|||||||||
|
半导体输出 |
2 |
||||||||||
|
功率输出 |
3 |
||||||||||
|
接线方式 |
螺钉型端子 |
1 |
|||||||||
|
弹簧型端子（推入式） |
2 |
||||||||||
|
控制电路/启动，例如： |
3SK11:3 条启动电路 |
A |
|||||||||
|
3SK11:2 条启动电路 |
B |
||||||||||
|
3SK11:4 条启动电路 |
C |
||||||||||
|
控制电源电压的类型，例如： |
3SK1213:24 V AC, 50/60 Hz |
B |
0 |
||||||||
|
3SK1:24 V AC/DC, 50/60 Hz |
B |
3 |
|||||||||
|
3SK1:24 V DC |
B |
4 |
|||||||||
|
3SK1213:115 V AC, 50/60 Hz |
J |
2 |
|||||||||
|
3SK1213:230 V AC, 50/60 Hz |
L |
2 |
|||||||||
|
3SK1:110 ... 240 AC/DC; 50/60 Hz |
W |
2 |
|||||||||
|
延时 |
无 |
0 |
|||||||||
|
0.05 ... 3 s |
1 |
||||||||||
|
0.5 ... 30 s |
2 |
||||||||||
|
5 … 300 s |
4 |
||||||||||
|
示例 |
3SK1 |
1 |
1 |
1 |
– |
1 |
A |
B |
3 |
0 |
|
|
产品型号 |
订货号 |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3SK2 安全继电器 |
3SK2 |
1 |
❒ |
2 |
– |
❒ |
A |
A |
1 |
0 |
|
|
设备型号 |
10 F-DI，2 F-DQ，宽度 22.5 mm |
1 |
|||||||||
|
10 F-DI，4 F-DQ，宽度 45 mm |
2 |
||||||||||
|
接线方式 |
螺钉型端子 |
1 |
|||||||||
|
弹簧型端子（推入式） |
2 |
||||||||||
|
示例 |
3SK2 |
1 |
1 |
2 |
– |
1 |
A |
A |
1 |
0 |
|
注：
产品编号方案展示了产品版本概览，以更好地理解产品编号逻辑。订货时，请使用产品样本的“选型和订货数据”部分中列明的订货号。
优势
概述
- 经过认证，因符合最高安全要求（SIL 3 和 PL e）而适用于所有安全应用
- 参数可以调整，具有通用性
- 拥有全球适用的认证证书，可在全球范围使用
- 紧凑型 SIRIUS 设计
- 标准导轨安装用的设备连接器，用于灵活连接和扩展
- 可拆卸端子使得工厂可用性显著提高
- 黄色的端子盖清晰地将设备标识为一种安全部件。
- 由于采用最长 2000 m 的电缆，可在覆盖面积很大的工厂中使用
继电器输出点
- 不同的电压可通过浮置触点切换
- 可通过继电器触点来分断最高 5 A 的电流 (AC-15/DC-13)
半导体输出
- 无磨损
- 适用于快速开关应用。
- 具抗震动和防尘
- 较高的电气寿命
电源输出（3SK1213 输出扩展）
- 不同的电压可通过浮置触点切换
- 通过电源继电器触点，可以切换高达 10 A AC-15/6 A DC-13 的电流。
- 机械和电气使用寿命长
- 安全输出与电子器件间保护性隔离
可通过添加 3RM1 电机起动器来扩展
SIRIUS 3SK 安全继电器适合与 SIRIUS 3RM1 电机起动器配合使用。
通过以下方式进行组合
- SIRIUS 3ZY12 装置连接器（与 3SK1 高级型/3SK2 结合使用）或
- 常规接线（对于所有 3SK1 和 3SK2 基本装置）。
可非常方便在组合装置中执行集体关断。通过装置连接器执行接线，并在紧急情况下关断扩展部件的控制电压。不再需要在安全继电器与电机起动器之间进行复杂的电缆连接。
3RM1 电机起动器将半导体技术和继电器技术的优点组合在一起。这种组合也称为混合技术。
电机起动器中的混合技术具有以下特点：
- 通过半导体元件短暂承载具有电动负载时的突波电流。优点包括可以保护继电器触点，因磨损低而延长使用寿命。
- 通过继电器触头传导连续电流。与半导体相比的优点是热损耗较低。
- 同样通过半导体执行关断。触头只是轻微暴露于电弧，从而使用寿命较长。
- 集成过载保护
注：
关于 SIRIUS 3RM1 电机起动器，请参见“在开关柜中使用的电机起动器”→“SIRIUS 3RM1 电机起动器”。
3ZY12 装置连接器
通过使用 3ZY12 装置连接器来组合各个设备，可缩短对各组件进行配置和接线所需的时间。同时可在接线期间避免发生错误，大大减少完全组装好的应用所需的测试。
配置和库存
通过 DIP 开关或软件可进行各种设置，大电压范围 (3SK1111) 和专用电源装置（仅限 3SK1）可降低备件库存成本，并在配置期间简化与选择分析单元有关的问题。
应用
3SK1 安全继电器
SIRIUS 3SK1 安全继电器主要用于自主式安全应用，这种应用不会连接到以安全为目的总线系统。此处，这种设备的功能评估传感器和以安全为目的的危险停机。该设备还会检查和监视传感器、执行器和面向安全的安全继电器功能。
3SK2 安全继电器
SIRIUS 3SK2 安全继电器主要在独立安全应用和更复杂的安全应用中使用，在这些应用中，3SK1 的功能范围已不够用（例如在执行独立脱扣功能时）。此时，这些继电器的功能可评估传感器并执行安全关断。它们还会检查和监控传感器、执行器和安全继电器的安全功能。
技术规范
|
其它信息 |
|
|---|---|
|
有关 3SK1 手册，参见： https://support.industry.siemens.com/cs/ww/en/view/67585885 有关 3SK1230 技术规范，参见：https://support.industry.siemens.com/cs/ww/en/ps/16389/td |
有关 3SK2 手册，参见：https://support.industry.siemens.com/cs/ww/en/view/109444336 常见问题，参见：https://support.industry.siemens.com/cs/ww/en/ps/16382/faq |
技术规范
|
Article number |
|
3SK1111-.AB30 3SK1211-.BB00 3SK1211-.BB40 |
3SK1111-.AW20 |
3SK1112 |
3SK1120 |
3SK1122 |
3SK1213 |
3SK1220 |
|
|---|---|---|---|---|---|---|---|---|---|
|
Width x Height x Depth |
|
22.5 × 100 × 121.6 |
22.5 × 100 × 91.6 |
17.5 × 100 × 121.6 |
22.5 × 100 × 121.6 |
90 × 100 × 121.6 |
17.5 × 100 × 121.6 |
||
|
General technical data: |
|
|
|
|
|
|
|
|
|
|
Ambient temperature |
|
|
|
|
|
|
|
|
|
|
°C |
-25 ... +60 |
|||||||
|
°C |
-40 ... +80 |
|||||||
|
Installation altitude at height above sea level maximum |
m |
2 000 |
|||||||
|
Air pressure acc. to SN 31205 |
hPa |
900 ... 1 060 |
|||||||
|
Shock resistance |
|
10g / 11 ms |
5 g / 10 ms |
10g / 11 ms |
|||||
|
Vibration resistance acc. to IEC 60068-2-6 |
|
5 ... 500 Hz: 0.75 mm |
|||||||
|
Protection class IP of the enclosure |
|
IP20 |
|||||||
|
Protection against electrical shock |
|
finger-safe |
|||||||
|
Insulation voltage rated value |
V |
300 |
50 |
300 |
50 |
||||
|
Surge voltage resistance rated value |
V |
4 000 |
800 |
4 000 |
800 |
||||
|
Safety Integrity Level (SIL) acc. to IEC 61508 |
|
3 |
|||||||
|
Performance level (PL) acc. to EN ISO 13849-1 |
|
e |
|||||||
|
T1 value for proof test interval or service life acc. to IEC 61508 |
y |
20 |
|||||||
|
EMC emitted interference |
|
IEC 60947-5-1, IEC 61000 |
IEC 60947-5-1, Class A |
IEC 60947-5-1, IEC 61000 |
IEC 60947-5-1, Class A |
||||
|
Certificate of suitability |
|
|
|
|
|
|
|
|
|
|
|
Yes |
|||||||
|
|
Yes |
|||||||
|
Article number |
|
3SK1111 |
3SK1112 |
3SK1120 |
3SK1121.CB4. |
3SK1213 |
|
|---|---|---|---|---|---|---|---|
|
Switching capacity current of the NO contacts of the relay outputs |
|
|
|
|
|
|
|
|
A |
5 |
-- |
3 |
10 |
||
|
A |
5 |
-- |
3 |
6 |
||
|
Switching capacity current of semiconductor outputs at DC-13 at 24 V |
A |
-- |
2 |
0.5 |
-- |
-- |
|
|
Article number |
|
3SK1111-.AB30 |
3SK1111-.AW20 |
3SK1112 |
3SK1120 |
3SK1121-.AB40 |
3SK1121-.CB4. |
3SK1122-.CB4. |
3SK1213 |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
PFHD with high demand rate acc. to EN 62061 |
1/h |
0.0000000017 |
0.0000000015 |
0.000000001 |
0.0000000013 |
0.0000000025 |
0.0000000037 |
0.0000000015 |
0.000000001 |
|
|
PFDavg with low demand rate acc. to IEC 61508 |
|
0.000001 |
0.000007 |
0.000001 |
||||||
|
Article number |
|
3SK2112-.AA10 |
3SK2122-.AA10 |
|
|---|---|---|---|---|
|
Width x Height x Depth |
|
22.5 × 100 × 124.5 |
45 × 100 × 124.5 |
|
|
General technical data: |
|
|
|
|
|
Ambient temperature |
|
|
|
|
|
°C |
-25 ... +60 |
||
|
°C |
-40 ... +80 |
||
|
Installation altitude at height above sea level maximum |
m |
2 000 |
||
|
Air pressure acc. to SN 31205 |
kPa |
90 ... 106 |
||
|
Shock resistance |
|
15g / 11 ms |
||
|
Vibration resistance acc. to IEC 60068-2-6 |
|
5 ... 500 Hz: 0.75 mm |
||
|
Protection class IP of the enclosure |
|
IP20 |
||
|
Protection against electrical shock |
|
finger-safe |
||
|
Insulation voltage rated value |
V |
50 |
||
|
Surge voltage resistance rated value |
V |
800 |
||
|
Safety Integrity Level (SIL) acc. to IEC 61508 |
|
3 |
||
|
Performance level (PL) acc. to EN ISO 13849-1 |
|
e |
||
|
T1 value for proof test interval or service life acc. to IEC 61508 |
y |
20 |
||
|
EMC emitted interference acc. to IEC 60947-1 |
|
class A |
||
|
Certificate of suitability |
|
|
|
|
|
|
Yes |
||
|
|
Yes |
||
|
Switching capacity current of semiconductor outputs at DC-13 at 24 V |
A |
4 |
||
|
PFHD with high demand rate acc. to EN 62061 |
1/h |
0.00000001 |
0.000000012 |
|
|
PFDavg with low demand rate acc. to IEC 61508 |
|
0.000015 |
0.000018 |
|
电路图
基本模块
3SK1 标准型基本模块
基本单元 3SK1111-.AB30，标准型，继电器瞬动型 (24 V AC/DC)
基本单元 3SK1111-.AW20，标准型，继电器瞬动型 (110 ...240 V AC/DC)
基本单元 3SK1112-.BB40，标准电子式 (24 V DC)
3SK1 增强型基本模块
基本单元 3SK1121-.AB40，增强型，继电器瞬动型
基本单元 3SK1121-.CB4，增强型，继电器瞬动型
基本单元 3SK1122-.AB40，增强型，电子式瞬动型
基本单元 3SK1122-.CB4，增强型，电子式瞬动型
基本单元 3SK1120-.AB40，增强型，17.5 mm，电子式瞬动型
3SK2 基本模块
3SK2112 基本单元
3SK2122 基本单元
扩展模块
输出扩展模块
4RO 3SK1211 输出扩展模块
3RO 3SK1213 输出扩展模块
输入扩展模块
3SK1220 输入扩展模块
3SK1230 电源模块
